Transformation de Fourier sous APL
Introduction
Mes débuts avec
l'APL remontent aux années 1975. A cette époque héroïque, il fallait un bon
quart d'heure pour réussir une connexion entre Nancy, mon lieu de travail et le
serveur du CEA de Saclay, puis commencer à écrire quelques lignes de code obscure sur un clavier qui l'était encore plus.
Chercheur en
acoustique, j'avais essayé d'imaginer un programme permettant de traduire l'algorithme FFT de
Cooley et Tukey en APL. Mais compte tenu de ma faible maîtrise du langage et du
peu de souplesse des outils mis à ma disposition j'abandonnais rapidement ce projet et
m'éloignais progressivement de l'APL.
J'ai repris
goût, récemment, dans un cadre plus privé que professionnel, avec ce langage
passionnant. La possibilité de travailler en APL sous Windows ouvre de nouveaux
horizons, et la barrière des claviers exotiques a disparu. Mais avec une très
grande déception, et plus de vingt années après mes premières expériences, je
n'arrivais toujours pas à me procurer une traduction en APL de ce fameux
algorithme de Transformation de Fourier Rapide.
Une certaine
obstination et quelques week-end studieux m'ont permis
d'accéder enfin à ce vieux rêve. Je me propose de vous présenter le résultat de
ce petit travail, en espérant qu'il suscitera quelques commentaires, critiques
et optimisations.
La Transformation de Fourier
On ne traite
ici que de la Transformation de Fourier Discrète, sur un nombre 2N
d'échantillons.
Le calcul de la
Transformation Discrète peut s'exprimer avec la formule suivante, qui conduit à
un nombre d'opérations complexes au moins égal à N2
X(m) = x(k). exp(-j 2 p m.k / N) m=0, 1, 2, ... N-1 ( f1)
avec :
x(k)
le vecteur des N échantillons à transformer
X(m)
le vecteur des N coefficients complexes recherchés
L'idée
permettant d'effectuer un calcul plus rapide de Transformation de Fourier
semble avoir été pressenti par Gauss vers 1805 ( ref 1
)
Le célèbre algorithme
de Cooley et Tukey a été mis en pratique en tant que logiciel en 1965.
Le principe de
la "FFT" (Fast Fourier Transform ) consiste a remarquer que l'on peut diminuer le
nombre de calculs nécessaires à l'élaboration des coefficients donnés par la formule
(f1) par une factorisation astucieuse de la matrice de passage du domaine
temporel au domaine fréquentiel.
La réduction du
nombre de calculs est d'autant plus élevée que le nombre d'échantillons à
traiter est grand.
Avec
l'algorithme de Cooley Tuckey, le nombre de calculs nécessaires passe de N2 à N log2 N
soit, pour 1024 échantillons à
transformer, une réduction dans un rapport supérieur à 100.
J'emprunterai à
un article de Weysel Omer paru dans ELECTRONICS & WIRELESS WORD de Juin
1986 une description très visuelle de
cet algorithme.
En posant
= exp(- j 2 p m.k / N)
la formule f1 peut être vue
comme une opération de déphasage pur
(amplitude unité du multiplicateur) de
valeur
Qp = - 2 p P/ N
Le diagramme de
Agrand montre la nature répétitive
des m.k coefficients multiplicateurs complexes . Pour l'exemple
présenté ci-dessous d'une transformation en 8 points, il n'y a pas 8 x 8 = 64
coefficients à calculer, mais seulement 8.
On note ainsi que
() p = () *
On convient
ensuite de partager les éléments du vecteur des échantillons en deux suites temporelles
correspondant chacune respectivement aux éléments numérotés pairs et impairs
éléments pairs de
x(k) x1(k) = x(2k)
éléments impairs de
x(k) x2(k) = x(2k + 1)
Ceci permet de réécrire la Transformation de Fourier
Discrète sous la forme
X(m) = x (2k). + x
(2k+1) .
Et puisque
= exp ( j 2 p / N) 2 =
exp ( j 2 p / N /2) =
l'expression devient
X(m) = x1(k). + x2(k).
dans laquelle
X1(m) est la Transformation Discrète sur N/2 points de x1 (k)
et X2(m) celle de x2(k), également sur N/2 points.
Soit encore
X(m) = X1(m) + X2(m)
On a ainsi décomposé la
séquence de N valeurs en deux demi-séquences de N/2 -1 valeurs
La séquence X(m) est définie
pour 0 £ m £ N -1
alors que les séquences X1(m)
et X2(m) sont elles définies
pour 0 £ m £ N/2 -1
points.
La règle de calcul de
l'équation pouvant être présentée comme suit:
X1(m) + X2(m) pour 0
£ m £ N/2 -1
X (m) =
X1(m
- N/2) - X2 (m - N/2) pour
N/2 £ m £ N -1
On peut de
nouveau illustrer cette méthode pour une transformation sur 8 échantillons.
Les valeurs à indices
pairs et impairs sont tout d'abord remaniées pour obtenir les deux séries x1(m)
et x2(m) qui après transformation donnent X1(m) et X2(m). Les deux demies
Transformées de Fourier Discrètes sur
N/2 = 4 valeurs sont calculées à l'aide des deux équations présentées
ci-dessus.
Le processus
est répété jusqu'à ce que la transformation résiduelle soit réduite à une
transformation sur deux points.
Soit log 2 N
itérations.
Exemple illustré pour une
FFT en 8 points:
x(0) 0 0 0 x(0)
x(1) 0 0 4 x(4)
x(2) 0 4 2 x(2)
x(3) 0 4 6 x(6)
x(4) 4 2 1 x(1)
x(5) 4 2 5 x(5)
x(6) 4 6 3 x(3)
x(7) 4 6 7 x(7)
Pour chaque calcul "en
papillon"
A X
B Y
on a
X = A + . B
Y = A - . B
Exemple:
Pour obtenir le terme T de
la deuxième ligne de la deuxième colonne on calcule
T = x(1) + W0
. x(5)
Mise en application sous APL
L'application sous APL est
simple.
Le code APL a été écrit sous
DYALOG
La fonction principale
"fourier" fait appel a deux autres fonctions
utilitaires:
la fonction "rear" pour la
mise en ordre des vecteurs intermédiaires
la fonction "shuff" pour
réorganiser les élements du vecteur résultat du
calcul désorganisé comme suite à
l'algorithme en papillon.

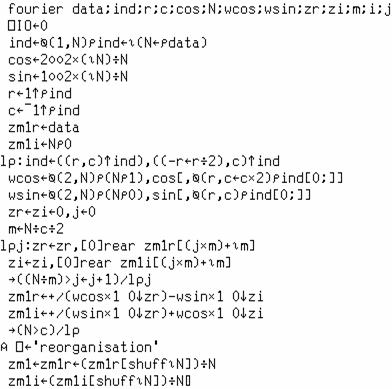

- Fonction principale "fourier"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Les lignes 1 à 8
préparent et initialisent les diverses variables intermédiaires, en particulier
les deux vecteurs "sin" et "cos" correspondant
respectivement aux vecteurs sinus et cosinus nécessaires à la construction du
diagramme d'Agrand.
La boucle
"lp" qui se déroule de la ligne 9 à la ligne 17 effectue les
"log 2 N"
itérations principales, c'est à dire déroule les branches
verticales du diagramme en papillon.
La boucle
interne "lpj" (ligne 13 à 15) est, elle, utilisée pour réorganiser
les résultats intermédiaires avant l'étape du calcul de chaque branche
verticale, qui se déroule ligne 16 pour
les termes réels et ligne 17 pour les
termes imaginaires.
On notera que les deux
calculs des termes réels et imaginaires ne peuvent être dissociés lorsqu'on utilise l'algorithme
FFT.
- Fonction "rear"
utilisée dans la boucle "lpj":
- Fonction "shuff"
pour réorganiser les données mélangées:
On réorganise les données en
remarquant que l'ordre des index du résultat est l'image obtenue en renversant
l'ordre des bits des index des données d'entrée exprimées en binaire:
exemple pour N = 8
index des données d'entrée |
expression binaire |
binaire inversé |
index des données de sortie |
0 |
000 |
000 |
0 |
1 |
001 |
100 |
4 |
2 |
010 |
010 |
2 |
3 |
011 |
110 |
6 |
4 |
100 |
001 |
1 |
5 |
101 |
101 |
5 |
6 |
110 |
011 |
3 |
7 |
111 |
111 |
7 |
soit pour la fonction shuff en
APL
Résultats obtenus
La rapidité du cacul a été comparée
à deux autres méthodes d'obtention d'une transformée de Fourier
1° méthode
Transformation de Fourier classique, par
intégration de la formule [f1] exprimée sous sa forme vectorielle
2° méthode
Algorithme de Cooley et Tukey
translaté directement depuis un code C, en APL.
Les listings
correspondants à ces deux méthodes complémentaires sont joints en annexe.
Pour chaque cas on a mesuré le temps de calcul d'une transformation d'un vecteur réel en un double vecteur comprenant les deux parties réelles et imaginaires de la Transformée de Fourier.
Le temps de
calcul est mesuré avec l'opérateur TS. Le résultat est peu
précis mais montre cependant clairement l'intérêt du code proposé.
La plateforme
utilisée est un portable TOSHIBA 300CDS tournant sous Windows 95
avec 32 Moctets de RAM et une fréquence d'horloge de 166 Mhz.
en mode normal.
Avec une
version DYALOG 8.2, j'ai obtenu les temps de calcul suivants, exprimés en seconde
C |
mode normal 166 MHz |
mode lent ~80 MHz |
||||
Nombre d'echantillons |
Transformée calcul classique |
Transformée image d'une FFT écrite en code C |
Transformée rapide telle que présentée |
Transformée calcul classique |
Transformée image d'une FFT écrite en code C |
Transformée rapide telle que présentée |
512 |
2 |
1 |
<1 |
4 |
1.5 |
1 |
1024 |
8 |
2 |
1 |
16 |
3.5 |
2 |
2048 |
30 |
5 |
4 |
61 |
8.5 |
5.5 |
4096 |
130 |
10 |
12 |
240 |
18 |
16 |
Conclusion
Ces travaux sont une étape
bien modeste vers la recherche d'un
moyen de calcul rapide d'une transformation de Fourier sous APL.
La méthode proposée peut
sans doute être améliorée, en particulier il semble utile d'essayer de supprimer la boucle interne, assez
"chronophage".
Il serait également intéressant
de comparer les résultats obtenus avec d'autres partant d'une FFT écrite
directement sous C, puis utilisée en APL à travers le mécanisme des DLL.
Nous serions heureux de
recevoir des commentaires et ouvrir la discussion sur ce sujet.
Ref 1
Ondes et Ondelettes La sage d'un outil mathématique
par Barbara BURKE HUBBARD
Edition Pour la Science Diffusion Belin
ANNEXE
Code APL pour comparaison, 1° méthode
Transformation de Fourier
classique, par intégration de la formule [f1] exprimée sous sa forme
vectorielle.

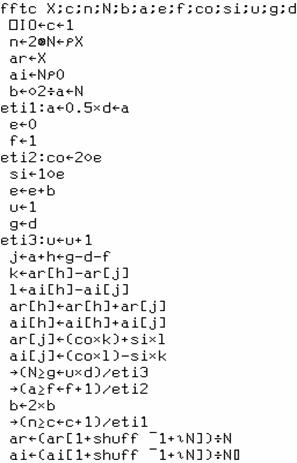

Code APL pour comparaison, 2° méthode
Algorithme de Cooley et
Tukey traduit en APL, directement depuis un code écrit en C.
