TRANSFORMEES INVERSES DE LAPLACE DES FRACTIONS RATIONNELLES
    par Charles Hubert



La transformation de Laplace

A une fonction du temps f(t) nulle pour t<0, la transformation de Laplace fait correspondre une fonction F(p) d'une variable complexe p. La transformation et son inverse sont exprimées par les relations


Dans (A.2) le chemin d'intégration est une droite et c doit être supérieur aux parties réelles de toutes les singularités de F(p) ce qui entraîne f(t)=0 pour t<0 ; l'intégrale (A.1) est définie pour Re(p)>c et la fonction obtenue s'étend pour Re(p)≤c par prolongement analytique. Dans la suite on utilisera une minuscule pour chaque fonction de t et la majuscule correspondante pour sa transformée de Laplace.

Cette transformation est linéaire :



Elle transforme la dérivation par rapport à t en multiplication :


Les équations différentielles sont alors transformées en équations algébriques.

Exemples :





Un système dynamique possède en général une ou plusieurs entrées et une ou plusieurs sorties. Par exemple dans un avion, le braquage de la gouverne de profondeur est une entrée et l'altitude est une sortie ; ces grandeurs et d'autres sont reliées par les équations de la mécanique du vol.

La transformation de Laplace s'applique aux systèmes dynamiques invariants (les fonctions du temps ne figurent dans les équations qu'aux entrées) et linéaires. Un tel système étant initialement au repos (tout à zéro), si on applique à une entrée un signal e(t) dont la transformée de Laplace est E(p) et si S(p) est la transformée de Laplace du signal s(t) qui en résulte à une sortie, on démontre qu'il existe une fonction T(p) indépendante de E(p) telle que



cette fonction T(p) est la fonction de transfert de l'entrée vers la sortie considérées. Une simple multiplication de fonctions donne la transformée de Laplace de la réponse à un signal donné.

Si le système obéit à un système différentiel linéaire à coefficients constants, cette fonction de transfert T(p) est une fraction rationnelle. Si de plus E(p) est aussi une fraction rationnelle, ce qui est fréquent au cours de l'étude de ces systèmes, alors S(p) est aussi une fraction rationnelle ; sa transformée inverse s(t) est la réponse en fonction du temps. L'intérêt du calcul pratique de la transformée inverse d'une fraction rationnelle en résulte.



Et la transformation de Fourier ?

Faisons ici une remarque. Il existe un parenté entre les transformations de Laplace et de Fourier mais leurs domaines d'application sont différents. La transformation de Fourier et son inverse peuvent être décrites en posant p=ωi dans les formules (A), en intégrant de  dans (A.1) et en prenant c=0 dans (A.2).

La transformation de Fourier s'applique à des fonctions f(t) pouvant être différentes de zéro aussi bien pour t<0 que pour t>0. Elle s'applique quand une cause peut produire des effets dans les deux directions, qui tendent vers zéro à l'infini ; t est une variable d'espace.

La transformation de Laplace s'applique à des fonctions f(t) nulles pour t<0. Elle s'applique quand une cause ne peut produire des effets que dans une seule direction, qui ne tendent pas forcément vers zéro quand t tend vers  ; t est le temps et une cause n'a aucun effet vers le passé.



Calcul de la transformée inverse d'une fraction rationnelle

Considérons par exemple un système dont la fonction de transfert est



On lui applique un échelon d'amplitude 2 : à l'instant 0 l'entrée passe de la constante 0 à la constante 2. On déduit d'un exemple précédent que sa transformée de Laplace est E(p) = 2/p. La transformée de Laplace de la sortie est donc


Pour calculer numériquement la transformée inverse s(t), il faut représenter cette fraction sous la forme d'une matrice à deux lignes : numérateur puis dénominateur. On représente le polynôme de chaque ligne par tous ses coefficients, zéros compris, suivant les puissances croissantes. Il faut donc que S soit sous la forme


qu'on peut générer par l'expression APL



La transformée inverse de s(t) pour  subdivisé en 200 intervalles égaux s'obtient par l'expression



si on veut que le résultat soit affecté à une variable s. Ce résultat a la forme d'une matrice à deux colonnes : les valeurs de t dans s[;0], puis celles de s(t) correspondantes dans s[;1]. Vérification avec l'expression analytique (en origine 0) :


qui est ainsi le maximum des valeurs absolues des différences entre les valeurs de s(t) calculées par FntLap et celles calculées par l'expression qui développe la formule analytique.

L'une des bornes de l'intervalle temporel n'est pas obligatoirement zéro ; on peut calculer

      ou encore
si l'on veut. Quand zéro fait partie de l'intervalle temporel, il figure deux fois dans le résultat, pour 0-ε et 0+ε, afin de rendre compte de la discontinuité éventuelle de la transformée inverse. Autre exemple :



et puisque


on peut vérifier :



Bien entendu les arguments droit et gauche de FntLap peuvent résulter d'expressions calculées, et le résultat de FntLap, au lieu d'être affecté à une variable, peut servir d'argument à une fonction :

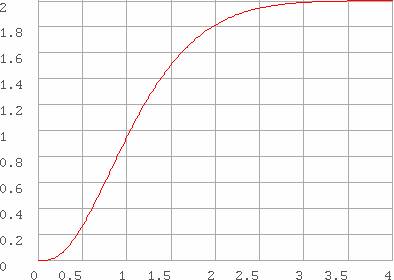

par exemple, si 0 Plot construit le graphe de s(t) et si Graf l'affiche à l'écran.



L'argument peut ne contenir qu'une valeur ; alors FntLap donne la matrice correspondant à cette valeur de t :



La fonction FntLap ne se limite pas à inverser une seule transformée de Laplace ; elle se généralise de deux façons.

1) FntLap permet de calculer en même temps les transformées inverses de plusieurs fractions qui ont le même dénominateur. Dans un système invariant linéaire ayant plusieurs entrées et‑ou plusieurs sorties, il y a plusieurs fonctions de transfert ; celles-ci ont le même dénominateur et cette généralisation de FntLap s'y applique. Le dénominateur commun doit se trouver dans la dernière ligne de l'argument droit et les numérateurs dans les autres lignes. Exemple avec deux numérateurs :



si bien que


calcule en même temps les transformées inverses de

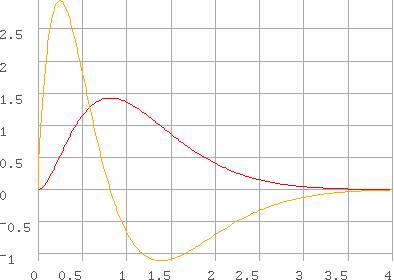

et place les résultats dans s, matrice à trois colonnes : le temps t puis les deux transformées inverses s'(t) et s"(t) ; le nombre de colonnes de s est égal au nombre de lignes de l'argument droit. Vérification avec les expressions analytiques :





2) FntLap accepte dans l'argument droit une matrice gigogne à condition que les tableaux contenus dans les cases de cette matrice correspondant à une même fraction rationnelle aient des structures compatibles. FntLap calcule en même temps les transformées inverses des fractions dont les coefficients ont les valeurs contenues dans les cases correspondantes. Cela permet d'étudier l'influence sur la réponse de la variation des paramètres d'un système. Par exemple l'argument droit de



décrit une fraction dont le numérateur prend trois valeurs et dont le dénominateur prend trois valeurs aux degrés 1 et 2 et une valeur aux degrés 0, 3 et 4 ; cela correspond aux trois fractions

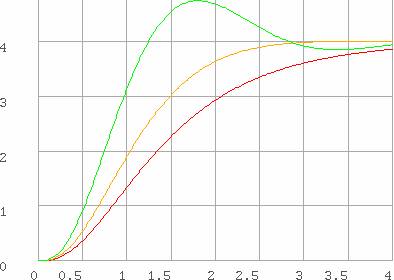

Après exécution s est une matrice à deux colonnes : t et s(t) ; chaque case de la colonne s(t) contient un vecteur à trois composantes, c'est la dimension résultant des dimensions compatibles des cases de l'argument droit. Vérification avec les expressions analytiques :

pour la fraction 40/... :


pour la fraction 60/... :


pour la fraction 100/... :



Les méthodes rejetées

Voyons les méthodes de calcul déconseillées et qu'on n'a donc pas programmées dans FntLap.

1) Pour calculer à la main l'expression analytique, pour t>0, de la transformée inverse de Laplace d'une fraction rationnelle F(p) la méthode la plus simple consiste à faire la somme des résidus de  pour tous ses pôles c'est-à-dire les racines de son dénominateur. C'est toujours une combinaison linéaire de fonctions exponentielles-circulaires déterminées par les pôles, chaque coefficient est un polynôme dont le nombre de termes (degré moins un) est l'ordre du pôle correspondant. Par exemple les pôles de la fraction (B) sont 0, -3, -2+i, -2-i et nous avons vu dans les vérifications que sa transformée inverse (C) est une combinaison linéaire de  Informatiquement, il faut calculer les racines du dénominateur ; cela se révèle difficile en cas de racines multiples ou presque multiples, et dans ce dernier cas le calcul est amené à faire la différence de grands nombres, ce qui détériore la précision du résultat. De plus pour t proche de zéro, si c'est le but d'un calcul pratique, la précision est généralement dégradée ; on peut le voir sur l'exemple précédent, la formule

calcule numériquement

et les valeurs 2, 5, 1, 3 font perdre des bits significatifs utiles pour le résultat. Informatiquement l'expression (C) ne permet pas de trouver pour  que



2) En effectuant indéfiniment la division du numérateur de la fraction (B) par son dénominateur suivant les puissances croissantes de 1/p et en appliquant à chaque terme de la série obtenue la formule


on obtient d'abord le développement en série de la fraction du même exemple :


puis, terme à terme, celui de sa transformée inverse



On démontre que cette méthode est mathématiquement valable pour n'importe quelle fraction. On ne calcule pas les racines du dénominateur et on ne rencontre aucune difficulté due à leurs particularités. La méthode est précise au voisinage de zéro mais elle nécessite d'autant plus de termes que t est plus grand. Si t est grand la précision peut se dégrader parce que des termes de signes différents et de grandes valeurs absolues font perdre des bits significatifs utiles pour le résultat.

On peut le voir sur l'exemple simple


qui donne


ce qui développe  bien entendu.

Pour t=15 par exemple il faut prendre 62 termes dont le plus grand vaut



La somme et la bonne valeur sont



L'erreur relative



est loin de la précision qu'on pourrait attendre de l'ordinateur.
L'erreur relative de FntLap est



3) Toujours à propos du même exemple considérons la solution du système différentiel

   w' = x      x' = y      y' = z     z' = - 7z - 17y - 15x
avec les conditions initiales

   w(0) = 0      x(0) = 0      y(0) = 0      z(0) = 1
La transformée inverse de (B) est alors

   s = 30w

On peut appliquer à ce système différentiel une méthode numérique d'intégration. Ici aussi on ne se soucie pas des racines du dénominateur, mais on ne profite ni de l'invariance ni de la linéarité du système. La précision obtenue, plus grossière que celle de l'arithmétique de l'ordinateur, et éventuellement la convergence du calcul dépendent du pas d'intégration et de la méthode choisie ; et quelle méthode choisir ? Cela dépendra généralement de la position des pôles dans le plan complexe.



La méthode choisie pour FntLap

Cette méthode commence par diviser les numérateurs et le dénominateur par le coefficient de la plus haute puissance de celui-ci pour que ce coefficient devienne égal à 1. On peut examiner la suite sur le même exemple non limitatif. Le système différentiel explicité dans la troisième méthode précédente peut être mis sous la forme matricielle

   X' = A X
avec


les zéros par principe ont été notés ici par des points ; A est souvent appelée la matrice compagne du dénominateur.

Toute solution de ce système vérifie la relation



FntLap doit calculer

   X(τ), X(τ+θ), ... X(τ+kθ), ... X(τ+nθ)
Notons que les matrices de la forme exp(θA) pour toutes les valeurs de θ commutent entre elles.

Pour calculer X(τ+kθ) avec  FntLap calcule d'abord exp(τA) et E=exp(θA). Alors

   X(τ) = exp(τA) X(0) = la dernière colonne de exp(τA)

Par élévations au carré successives FntLap calcule  ce qui donne exp(2θA), exp(4θA), exp(8θA), ...
Par simple multiplication matricielle  permet un décalage temporel kθ. Par multiplications successives FntLap déduit de proche en proche les X(τ+kθ) :









Pour une raison de programmation, FntLap travaille avec les transposées des matrices ci-dessus. A la fin de FntLap la transformée inverse est calculée par combinaison linéaire des composantes des X(τ+kθ), les coefficients étant tirés du numérateur de la transformée directe (l'argument droit).

Le calcul de exp(τA) et exp(θA) n'est pas fait en diagonalisant A car cela ramènerait au calcul des racines du dénominateur avec les difficultés signalées dans la première méthode précédente ; de plus en cas de racine multiple A n'est jamais diagonalisable. Ce calcul est assuré par une fonction PolExp (exponentielle de polynôme) parce qu'elle est appelée deux fois (τ et θ) dans FntLap et appelée aussi par d'autres fonctions. PolExp ne travaille pas sur la matrice τA elle-même mais profite de la structure polynômiale du dénominateur. Disons sommairement que PolExp procède par calcul d'un nombre suffisant de puissances successives de x=τp modulo le dénominateur D(x) et leur applique le développement en série de l'exponentielle limité aux puissances utiles.

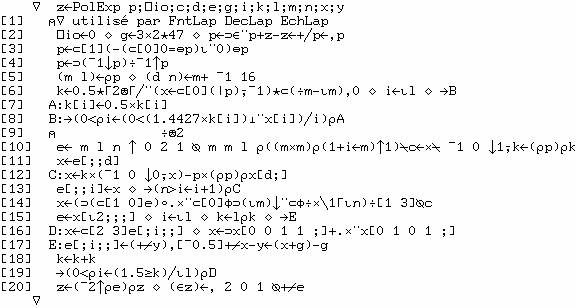

Pour que le nombre de termes ne soit pas trop grand, PolExp calcule un majorant des modules de toutes les racines de D(x) par une méthode très simple et divise x par une puissance entière de 2, disons , afin que toutes les racines du polynôme ainsi modifié aient un module inférieur à log 2 ; l'exponentielle obtenue est ensuite soumise à m élévations au carré successives afin d'obtenir l'exponentielle cherchée.

Pour que des bits utiles ne soient pas perdus dans le calcul de l'exponentielle, on décompose chaque nombre en deux parties : le multiple entier de 1/16 le plus proche y0 et le reste y1, de manière que y = y0 + y1 ; alors y0 est représenté sans arrondi dans l'ordinateur. En fin de calcul seulement les deux parties de chaque nombre sont additionnées pour donner le nombre sous la forme habituelle. Pour voir l'utilité de cette décomposition on peut considérer le dénominateur


dont les racines ‑1 et  (à la précision de l'ordinateur) sont fortement disproportionnées. Si on rapporte la matrice A à ses directions propres, on voit que cela implique le calcul de exp(-τ) et . Si τ=0.01 par exemple il faut trouver exp(‑0.01)=0.9900498337 et  Mais à cause de  il faut diviser τ par  avec m=61 ce qui entraîne  qui serait représenté par 1 exactement dans un seul nombre et 61 élévations au carré donneraient 1 au lieu de 0.9900498337. La représentation choisie place 1 et  dans deux nombres distincts, les 61 élévations au carré donnent 1 et ‑0.009950166251 séparément et leur somme donne bien 0.9900498337. On peut essayer



et vérifier



Puisque cette méthode ne calcule pas les racines du dénominateur, elle n'est pas sensible à leurs particularités. Elle profite de l'invariance et de la linéarité grâce aux matrices.



Décalage temporel

La transformée de Laplace F(p) d'une fonction f(t) et une durée Δt étant données, définissons la fonction

   g(t) = f(t+Δt)u(t)        u(t) = (t>0)

qui se déduit de f(t) en décalant l'origine du temps en Δt et en annulant la fonction avant cette nouvelle origine. Sa transformée de Laplace G(p) se calcule ainsi



Vérification sur un exemple :



et puisque pour g le début de l'intervalle est 0, donc répété :

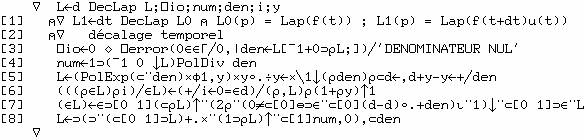

La fonction DecLap admet un argument droit de même structure que FntLap. Le nombre de cases de l'argument gauche doit être ou un ou le nombre de numérateurs ; le contenu de chaque case doit être compatible avec les cases des fractions rationnelles correspondantes.

Le décalage deltat peut être négatif, DecLap peut ainsi remonter dans le passé :



Multiplication de polynômes

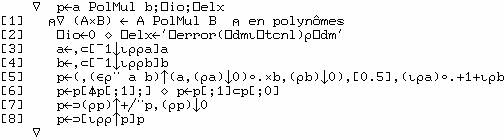

La fonction PolMul effectue la multiplication du polynôme gauche par le polynôme droit :



Exemple :



réalise



Cette fonction n'est appelée ni par FntLap ni par DecLap, mais elle est souvent utile dans les travaux où ces deux fonctions sont nécessaires.

Les arguments ne sont pas restreints à des vecteurs. Ils peuvent être des tableaux de rang plus élevé : la dernière dimension développe les coefficients de chaque polynôme, les autres dimensions décrivent une liste de polynômes. Ainsi un tableau de dimension 5 9 7 décrit une matrice à 5 lignes et 9 colonnes de polynômes à 7 coefficients. Les dimensions des polynômes (privées des nombres de coefficients) des deux arguments doivent être compatibles ; par exemple un tableau de dimension 5 9 7 est compatible avec un tableau de dimension 6 : ce sont une matrice de dimension 5 9 et un scalaire qui contiennent des polynômes et PolMul donnera un produit de dimension 5 9 12 (degré 6 + 5 = 11).

De plus les arguments peuvent être gigognes à la condition que les structures des cases des polynômes à multiplier soient compatibles.

La fonction calcule tous les produits des coefficients d'un argument par ceux de l'autre, et en même temps les degrés de ces produits. Elle rassemble ensuite les produits d'un même degré et en fait la somme.



Division de polynômes

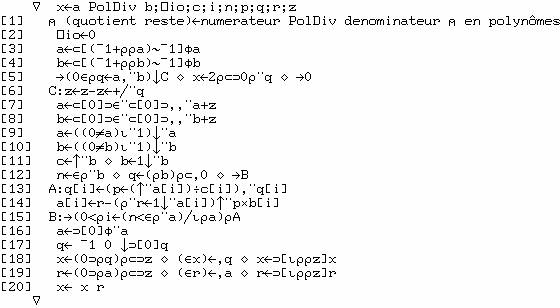

La fonction PolDiv effectue la division du polynôme gauche par le polynôme droit suivant les puissances décroissantes et fournit le quotient et le reste dans les deux cases d'un vecteur de dimension 2 :



Exemple :



En multipliant le dénominateur par le quotient et en ajoutant le reste on retrouve bien le numérateur :



Les arguments ne sont pas restreints à des vecteurs. Ils peuvent être des tableaux de rang plus élevé : la dernière dimension développe les coefficients de chaque polynôme, les autres dimensions décrivent une liste de polynômes. Ainsi un tableau de dimension 5 9 14 décrit une matrice à 5 lignes et 9 colonnes de polynômes à 14 coefficients. Les arguments doivent être compatibles ; par exemple un tableau de dimension 5 9 12 est compatible avec un tableau de dimension 6 : ce sont une matrice de dimension 5 9 et un scalaire qui contiennent des polynômes et PolDiv donnera un quotient de dimension 5 9 7 (degrés 11 ‑ 5 = 6) et un reste de dimension 5 9 5 (degrés 5 ‑ 1 = 4).

De plus les arguments peuvent être gigognes à la condition que les structures des cases des polynômes à diviser soient compatibles.

La fonction procède par itération comme on ferait manuellement.



Calcul sur un tableau gigogne

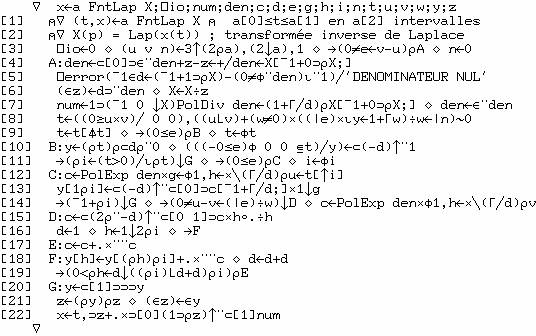

Pour pouvoir traiter un tableau gigogne, FntLap développe tous les dénominateurs décrits par l'argument droit afin de les traiter en toute sécurité. L'expression



affecte à z un scalaire contenant un tableau de structure compatible avec toutes les cases du dénominateur, en déduit un tableau nul de même structure, répercute cette structure à toutes les cases du dénominateur, puis affecte à den la liste de tous les dénominateurs distincts. L'indice du dernier coefficient non nul de chaque dénominateur donne son degré ; les degrés sont placés dans d et les coefficients correspondants dans z. En divisant la fraction X par ces coefficients on ramène ceux-ci à 1. Pour supprimer les termes impulsionnels (les parties entières) la fonction PolDiv calcule le reste de la division des numérateurs par les dénominateurs.

La suite de FntLap calcule exp(τA) et exp(θA) par PolExp puis les exp(τ+kθ) définis précédemment qu'elle place dans y.

La fin de FntLap réarrange dans z avec la bonne structure les exp(τ+kθ) contenus dans y, puis calcule les transformées inverses en multipliant par la matrice des numérateurs et achève en caténant une colonne de t.

La programmation de DecLap, PolMul et PolDiv utilise les mêmes recettes que FntLap pour gérer la structure des données.



Les fonctions

On peut les trouver dans le fichier APL*PLUS 'laplace.sf' ; la composante 1 contient la table des matières, les autres composantes contiennent les  de ces fonctions.
